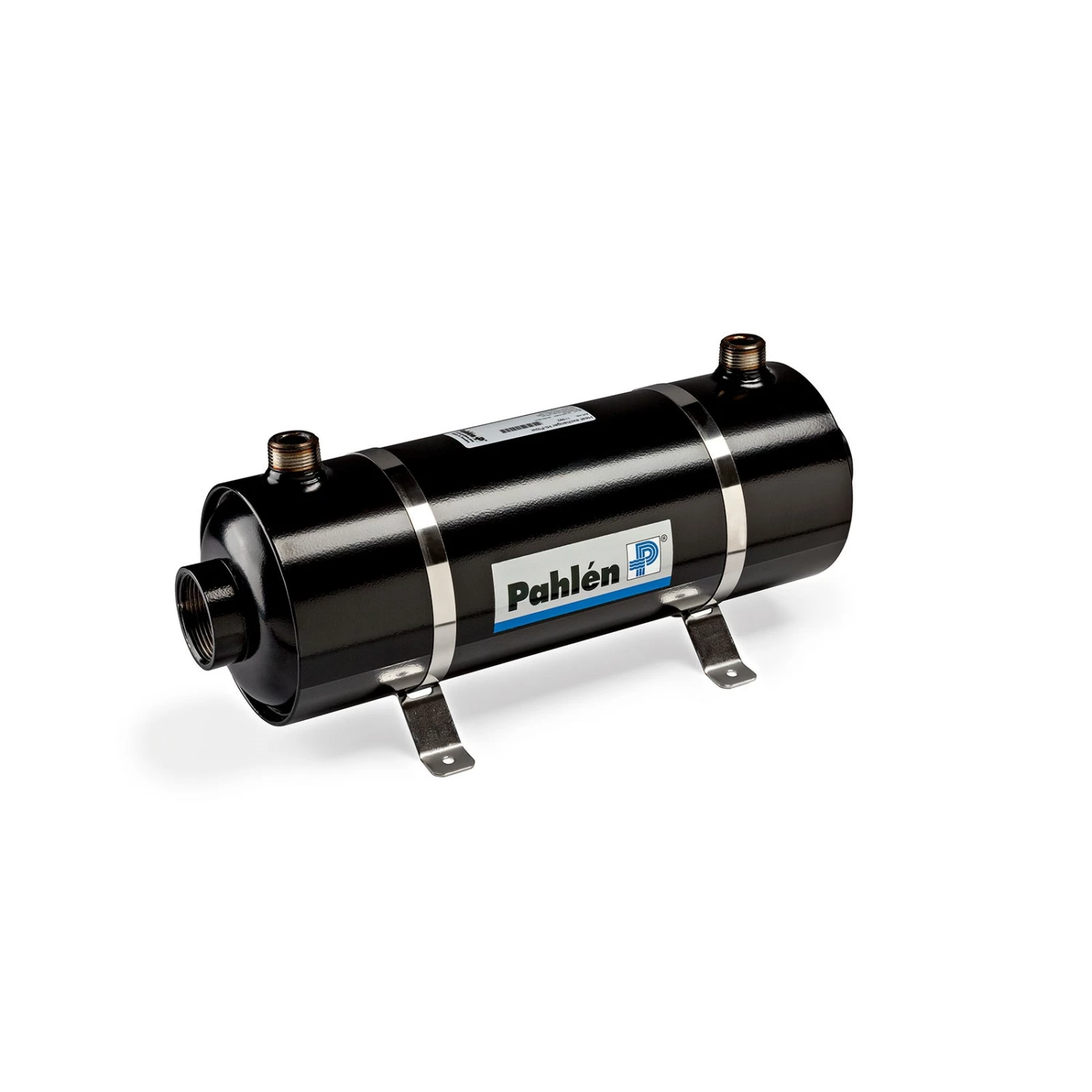

Warmtewisselaar Horizontaal

Hi Flow warmtewisselaar voor horizontale montage

De Hi-Flow warmtewisselaar horizontaal is een degelijke en veelvuldig gebruikte warmtewisselaar, met een efficiënte warmte overdracht capaciteit. De warmtewisselaar is speciaal ontworpen voor zwembad toepassingen en andere toepassingen waar er een hoge capaciteit en een minimaal drukverlies vereist is. Alle modellen kunnen geïnstalleerd worden samen met boilers, warmtepompen, zonnepanelen en andere warmtebronnen. Het ontwerp is ligt en compact. Het gebruikte materiaal – zuur bestendig roestvrij staal ASI316 INOX – is uitgekozen voor gebruik in een omgeving waar er corrosie gevaar dreigt.

Hi Flow warmtewisselaar types

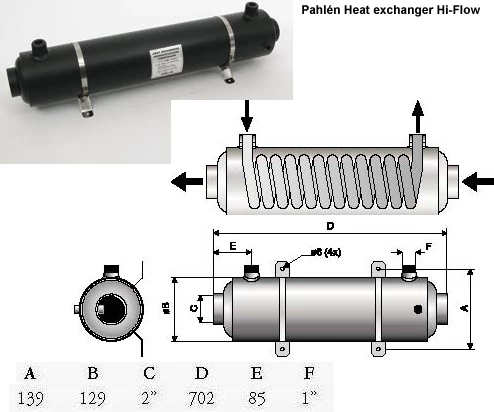

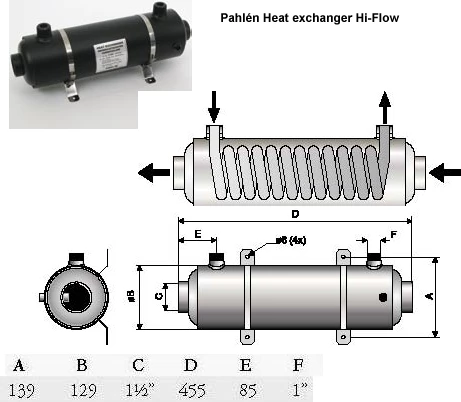

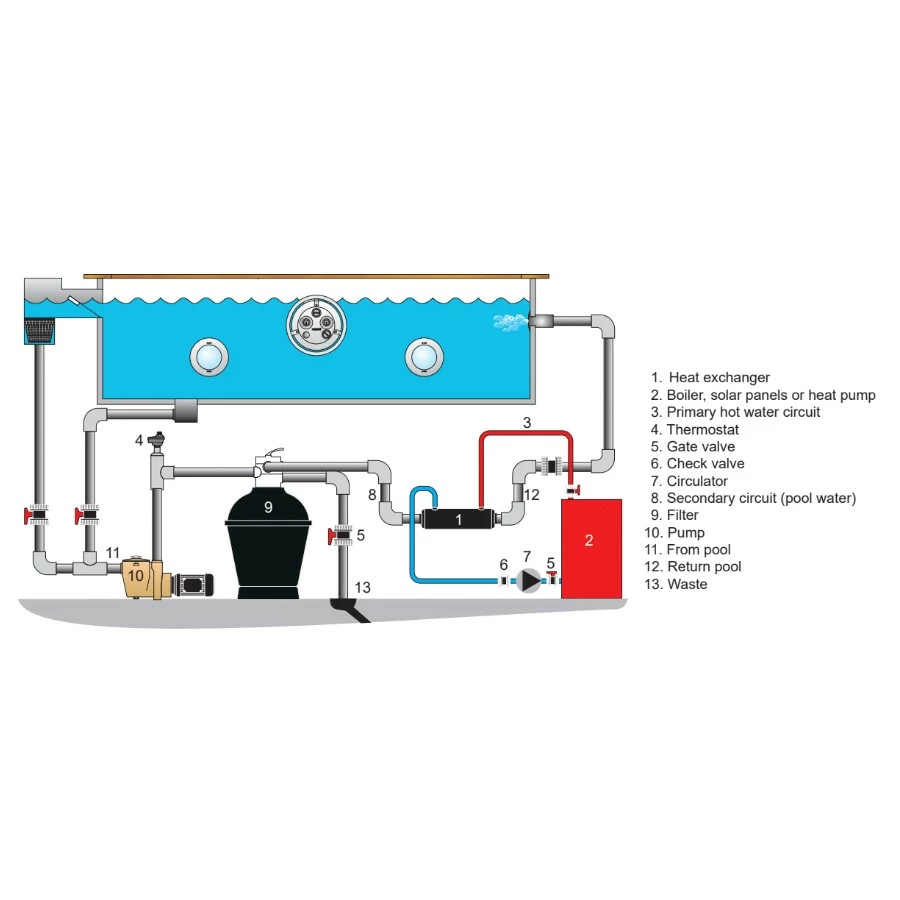

De  warmtewisselaar horizontaal, is exclusief koppelingen, circulatiepomp en aquastaat. Er is een duidelijke instructietekening voor montage. De werking is eenvoudig en betrouwbaar. Er is ook een verticale versie van deze warmtewisselaar : Warmtewisselaar verticaal

Eigenschappen:

• Efficiënte warmteoverdracht
• Specifiek voor zwembaden (NIET VOOR BADEN MET ZOUTELECTROLYSE)
• Hoge capaciteit
• Minimaal drukverlies
• Compatibel met alle verwarming systemen
• Ligt en Compact
• Warmtewisselaar in INOX 316

Welke capaciteit hebt u nodig voor uw zwembad?

De capaciteit die u nodig hebt om het zwembadwater op te warmen is van verschillende factoren waaronder, Delta T, begintemperatuur, gewenste zwembadwater temperatuur, afdekking (lamellen of zomerzeil),…  afhankelijk. Om het eenvoudig te houden kan u rekenen dat u tussen de 0,5 tot 0,75kW /m³ zwembadwater nodig hebt voor een efficiënte verwarming. Hou er rekening mee dat de capaciteit van de warmtebron hoger is dan die van de warmtewisselaar! Een horizontale warmtewisselaar van 70kW met een warmtebron die maximaal 50kW geeft is totaal zinloos.

Technische specificaties van de warmtewisselaar horizontaal

Model: HF 40 – HF 75
Capaciteit: 40kW 135kBtu/h – 75kW 260kBtu/h
Primair circuit, warm water:
Debiet: 60l/min – 60m/min
Drukverlies: 1,6 H(m) – 2,1 H(m)
Max druk: 60 bar – 60 bar
Secundair circuit, koud water:
Debiet: 300l/min – 300l/min
Drukverlies: 1,8 H(m) – 0,9 H(m)
Materiaal: RVS 316
Type: Hi flow
Zwembadvolume (m³): 80  – 150
Vermogen (kW): 40 – 75

Type warmtewisselaar	Enkelvoudige wisselaar
Materiaal warmtewisselaar	RVS 316
Uitvoering	Via CV
Verwarmingsvermogen	13 kW, 28 kW, 40 kW, 75 kW
Aansluiting	1 1/2″ binnendraad
Zwembad volume m³	Middelmatig 25 – 50, Groot 50 – 100
